Šlifavimo staklės
Idealiam gaminio paviršiui paruošti – Q-FIN šlifavimo staklės. Su Q-FIN pašalinsite aštrias briaunas likusias po lazerinio pjovimo, nušlifuosite medžiagos paviršių ir suteiksite jam galutinę išvaizdą. Tinkamai parinkti Q*FIN įrengimai ir įrankiai taip pat pašalins šlaką ar oksidaciją, atsiradusią po pjovimo lazeriu ar plazma, Q-FIN SER modelio šlifavimo staklės užapvalins gaminio briaunas net iki 2R ir daugiau.
Q-FIN F1500
Šlifavimo staklės Q-FIN F1500 skirtos detalių iki 1500 mm pločio paviršiaus apdirbimui. Galima gaminių fiksacija magnetas arba vakuumas. Staklėse yra įmontuotos 3 stotys: abrazyvinis diržas / 2 x šepečiai / 2 x šepečiai. Įrengimas tinkamas šlifavimui, briaunų užapvalinimui, oksidacijos ir šlako nuėmimui, baigiamajam šlifavimui.
- Konvejerio greitis: 0,3 – 5 m/min
- Detalės fiksacija: magnetas
- Min. detalės matmenys (ilgis x plotis): 50 x 50 mm
- Maks. detalės plotis: 1500 mm
- Maks. detalės aukštis: 170 mm
- Konvejerio greitis: 0,3 – 5 m/min
- Detalės fiksacija: vakuumas
- Min. detalės matmenys (ilgis x plotis): 80 x 80 mm
- Maks. detalės plotis: 1500 mm
- Maks. detalės aukštis: 170 mm
Q-FIN F1200
Šlifavimo staklės Q-FIN F1200 skirtos detalių iki 1200 mm pločio paviršiaus apdirbimui. F1200 šlifavimo staklių modelyje integruotos trys stotys: abrazyvinis diskas / 2 x šepečiai / 2 x šepečiai. Tuo tarpu F1200XL modelis sudarytas iš keturių stočių: abrazyvinis diskas / 2 x šepečiai / 2 x šepečiai / abrazyvinis diskas, todėl vienomis staklėmis iškart galėsite atlikti dar daugiau operacijų.
- Konvejerio greitis: 0,3 – 5 m/min
- Detalės fiksacija: magnetas
- Min. detalės matmenys (ilgis x plotis): 80 x 80 mm
- Maks. detalės plotis: 1200 mm
- Maks. detalės aukštis: 150 mm
- Konvejerio greitis: 0,3 – 5 m/min
- Detalės fiksacija: vakuumas
- Min. detalės matmenys (ilgis x plotis): 80 x 80 mm
- Maks. detalės plotis: 1200 mm
- Maks. detalės aukštis: 150 mm
Q-FIN F800
Šlifavimo staklės Q-FIN F800 skirtos detalių iš lakštinio metalo iki 800mm pločio šlifavimui. Mažiausia galima detalė (geležies) – 80×80 mm. Staklės galimos tiek su magnetiniu, tiek su vakuuminiu stalu. Viduje yra sumontuotos trys apdirbimo stotys: abrazyvinis diržas / šepetys / šepetys.
- Konvejerio greitis: 0,3 – 8 m/min
- Detalės fiksacija: magnetas
- Min. detalės matmenys (ilgis x plotis): 80 x 80 mm
- Maks. detalės plotis: 800 mm
- Maks. detalės aukštis: 150 mm
- Konvejerio greitis: 0,3 – 8 m/min
- Detalės fiksacija: vakuumas
- Min. detalės matmenys (ilgis x plotis): 80 x 80 mm
- Maks. detalės plotis: 800 mm
- Maks. detalės aukštis: 150 mm
Q-FIN F200
Įrenginys Q-FIN F200 skirtas mažų detalių paviršiaus šlifavimui. Gaminių fiksacija pasirinktinai: magnetas arba vakuumas Viduje yra sumontuotos trys apdirbimo stotys: abrazyvinis diržas / šepetys / šepetys
- Konvejerio greitis: 0,3-8 m/min
- Detalės fiksacija: magnetas
- Min. detalės matmenys (ilgis x plotis): 10×10 mm
- Maks. detalės plotis: 200 mm
- Maks. detalės aukštis: 150 mm
- Konvejerio greitis: 0,3-8 m/min
- Detalės fiksacija: vakuumas
- Min. detalės matmenys (ilgis x plotis): 20×20 mm
- Maks. detalės plotis: 200 mm
- Maks. detalės aukštis: 150 mm
Q-FIN SER1200 MULTIBRUSH
Šlifavimo staklės Q-FIN SER1200 MULTIBRUSH – tai itin greitos ir efektyvios metalo paviršiaus šlifavimo staklės. Su SER1200 pasieksite 2R radiusą per vieną šlifavimo operaciją, galėsite suteikti metalui nekryptinį arba linijinį paviršių. Maksimalus gaminio plotis – 1200 mm. Staklėse integruotos 4 arba 5 apdirbimo stotys (XL tipo staklėse). Įrengimas yra reguliuojamas automatiškai.
- Konvejerio greitis: 0,3-8 m¹/min
- Detalės fiksacija: magnetas arba vakuumas
- Min. detalės matmenys (ilgis x plotis): 80 x 80 mm
- Maks. detalės plotis: 1200 mm
- Maks. detalės aukštis: 150 mm
- Apdirbimo stočių skaičius: 4
- Konvejerio greitis: 0,3-8 m¹/min
- Detalės fiksacija: magnetas arba vakuumas
- Min. detalės matmenys (ilgis x plotis): 80 x 80 mm
- Maks. detalės plotis: 1200 mm
- Maks. detalės aukštis: 150 mm
- Apdirbimo stočių skaičius: 5
Q-FIN SER600
Šlifavimo staklės Q-FIN SER600 sudarytos iš 5 procesinių stočių. Po pirmos abrazyvinio diržo stoties, seka dvi eilės diskinių šepečių (2×2), už jų – du vertikaliai besisukantys apvalūs šepečiai. Šių staklių dėka galite užapvalinti detales net iki 2R laipsnių.
- Konvejerio greitis: 0,3-8 m/min
- Detalės fiksacija: magnetas
- Min. detalės matmenys (ilgis x plotis): 50×50 mm
- Maks. detalės plotis: 600 mm
- Maks. detalės aukštis: 40 mm
- Staklių matmenys: 3640x1585x2085 mm
- Staklių svoris: 3560 kg
Q-FIN DS
Q-FIN DS staklės skirtos šlakui, atsiradusiam ant detalių po metalo pjovimo lazeriu, pašalinti. Priklausomai nuo detalių dydžio, galimi du modeliai: DS600 – skirtas detalėms iki 600 mm pločio ir DS1200 – detalėms iki 1200 mm pločio. Konvejeriaus greitis yra reguliuojamas: 0,3-5 m/min.
- Variklio galia: 0,75 kW
- Detalės fiksacija: magnetas
- Min. detalės matmenys (ilgis x plotis): 65×65 mm
- Maks. detalės plotis: 600 mm
- Maks. apkrova: 100 kg
- Staklių matmenys: 1610x1750x2079 mm
- Staklių svoris: 800 kg
- Variklio galia: 0,75 kW
- Detalės fiksacija: magnetas
- Min. detalės matmenys (ilgis x plotis): 65×65 mm
- Maks. detalės plotis: 1200 mm
- Maks. apkrova: 100 kg
- Staklių matmenys: 2016x1750x2079 mm
- Staklių svoris: 1250 kg
Q-FIN TopGrinder | ProGrinder
Pusiau automatinės metalo šlifavimo staklės TOPGRINDER tinka nuožulų pašalinimui, šlifavimui, poliravimui, kraštinių užapvalinimui. Detalės fiksuojamos vakuumu (opcija magnetai). Yra instaliuota dviejų mygtukų apsaugos sitema, dviejų šepečių šlifavimo galva. Greitis reguliuojamas.
- Maks. detalės plotis: 780 mm
- Maks. detalės ilgis: neribojamas
- detalių fiksacija: vakuumas (opcija – magnetai)
- Staklių matmenys: 1435x1100x1510 mm
- Staklių svoris: 445 kg
- Maks. detalės plotis: 780 mm
- Maks. detalės ilgis: neribojamas
- detalių fiksacija: guminis kilimėlis
- Staklių matmenys: 1435x1100x1510 mm
- Staklių svoris: 380 kg

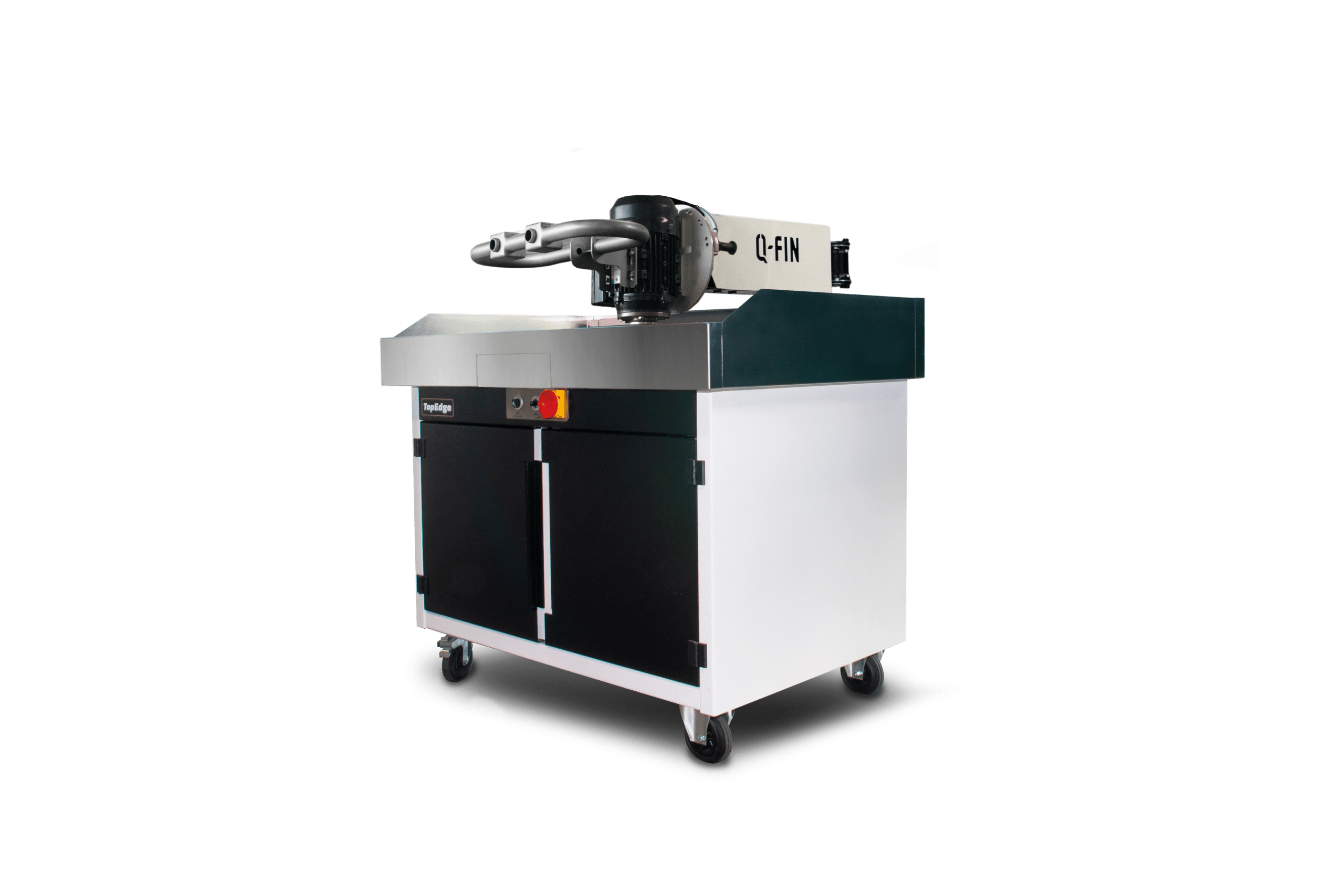

Q-FIN TopEdge
Q-FIN TOPEDGE yra pusiau automatinės staklės skirtos metalo detalių iš lakštinio plieno briaunų frezavimui ir užapvalinimui.
- Maks. detalės plotis: 780 mm
- Maks. detalės ilgis: neribojamas
- Staklių matmenys: 1435x1100x1510 mm
- Staklių svoris: 445 kg

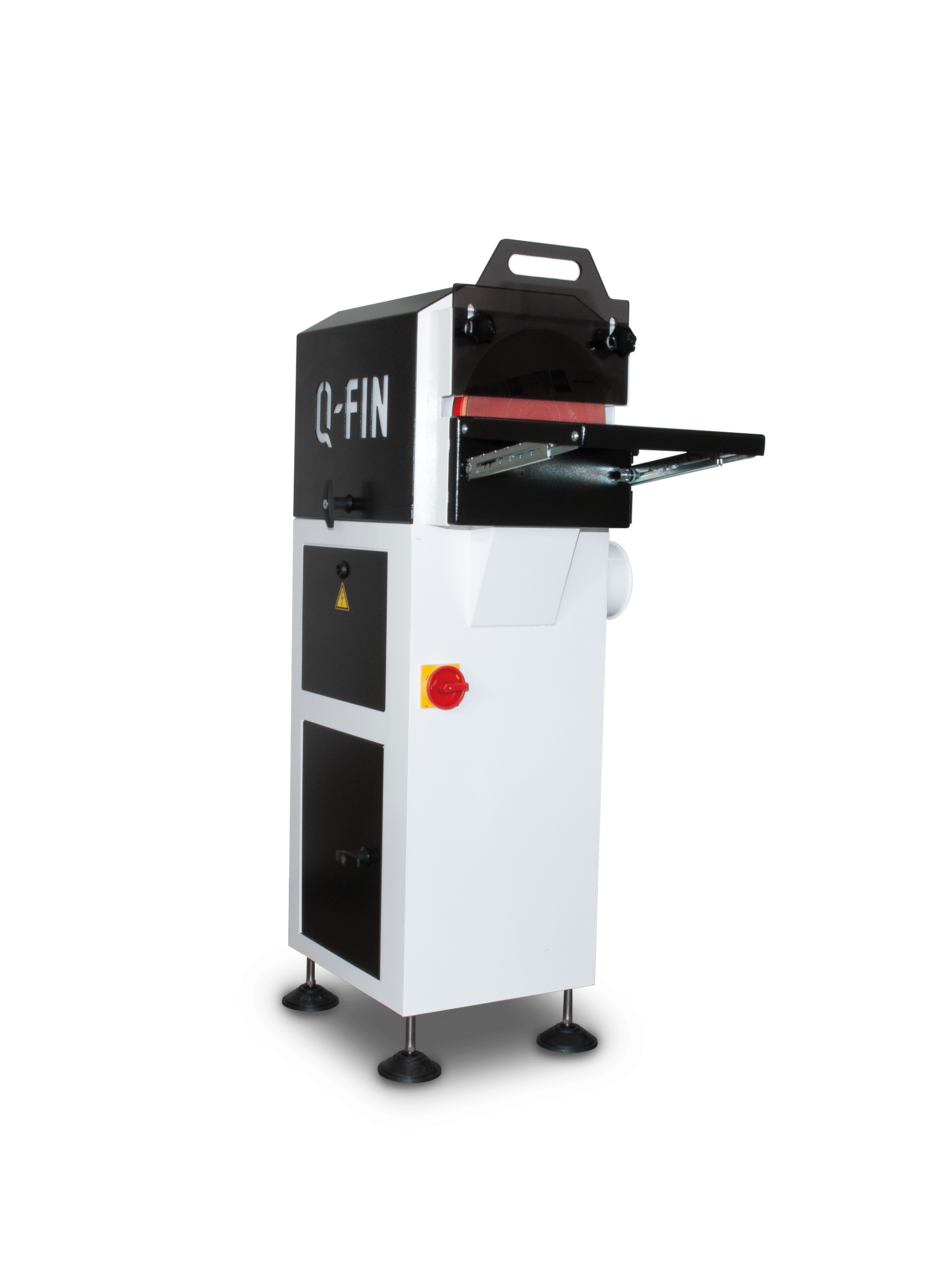

Q-FIN Skipjoint
Staklės, kurios greitai ir saugiai nuims mikro-jungtis likusias ant detalių po lazerinio pjovimo – Q-FIN SKIPJOINT. Staklėse įmontuotas vertikalus besisukantis diskas ir horizontaliai išdėstytas įvedimo stalas garantuoja kad detalė nebus užapvalinta, o darbas su įranga bus saugus. Priekyje išdėstyta plokštė yra reguliuojama pagal norimos šlifuoti detalės aukštį. Staklės gali būti taip pat komplektuojamos su poliravimo šepečiu.
- Variklio galia: 0,75 kW
- Disko diamteras: 255 mm
- Maks. detalės plotis: neribojamas
- Maks. detalės aukštis: 30 mm
- Staklių matmenys: 595x405x1195 mm
- Staklių svoris: 86 kg
Q-FIN WES
Q-Fin WES sistema yra pagamintas iš nerūdijančio plieno ir skirta dulkėms, atsiradusioms po metalo šlifavimo, surinkti. WES filtravimo įrengimas pašalina gaisro ir sprogimo rizikas, o darbo aplinkoje nebeturėsite nepageidaujamų meto dulkių. Siūlomi du WES sistemos tipai – 3000 m3/h arba 6000 m3/h galingumo sistemos.
- Ventiliatorius: 3.0 kW
- Galingumas: 3000 m3/h
- Vandens lygio kontrolė: automatinė
- Dulkių surinkėjų skaičius: 5
- Išmatavimai: 1450x900x2050 mm
- Svoris: 335 kg
- Ventiliatorius: 7.5 kW
- Galingumas: 6000 m3/h
- Vandens lygio kontrolė: automatinė
- Dulkių surinkėjų skaičius: 5
- Išmatavimai: 1650x1090x2300 mm
- Svoris: 495 kg
Q-FIN Q2S
Tam, kad detalė būtų nušlifuota iš abiejų pusių ir jos nereikėtų vartyti rankiniu būdu, Q-Fin siūlo sprendimą – Q2S stotelė, kuri atutomatiškai apverčia šlifuojamą detalę. Q2S yra integruojama į šlifaivmo liniją. Galimi keli tipai: 600 / 1200 / 1500.
- Maksimalus konvejeriaus apkrova: 550 kg
- Minimalus detalės matmenys (ilgis x plotis): 280×280 mm
- Minimalus detalės storis: 1,5 mm
- Maksimalus detalės storis: 50 mm
